3. EEG 칩셋(TGAM1) 분석

1. 분석은 RAW하게

나는 보통 프로젝트를 진행하면 대상이 뭐든간에 raw하게 접근하고 관련된 것들을 찾아본다. raw하게 보는건 사서 삽질을 하는건데, 이러면서 배우는게 생각보다 많고 은근히 재미있다!! 사서 삽질한 내역들을 대충 보면 이러하다.

  • GPU keylogger프로젝트할때 커널 소스 분석 및 커널 구조 공부
  • 응용프로그램 or 각종 서비스의 작동 원리가 궁금해서 진행한 바이너리 리버싱
  • 등등..

이번 프로젝트에서도 raw단부터 분석을 할거고 대상은 장비 내부의 EEG칩셋(TGAM1) 정도만 볼거다. 그리고 해당 장비의 메인 칩셋을 분석하는 이유는 간단하다.

  • EEG 측정 장비를 만들어보고 싶었고
  • 해당 장비와 아두이노(또는 기타 kit)를 연결할 일이 있을듯 해서!

하지만 이런 이유를 떠나서, 장비를 열어보고 나니 별게 없다는걸 깨닳았다. 단지 느낀점은 “아 이렇게 생겨먹었구나” 정도..?

이 게시글에서 여기까지만 읽어도 많이 읽은거다. 솔직히 밑에는 더 읽을것도 없고 얻어갈 정보도 없으니, 할 일이 많은 분들은 여기까지만 읽고 돌아가도 좋을 법하다! (적극추천)

2. 장비 오픈

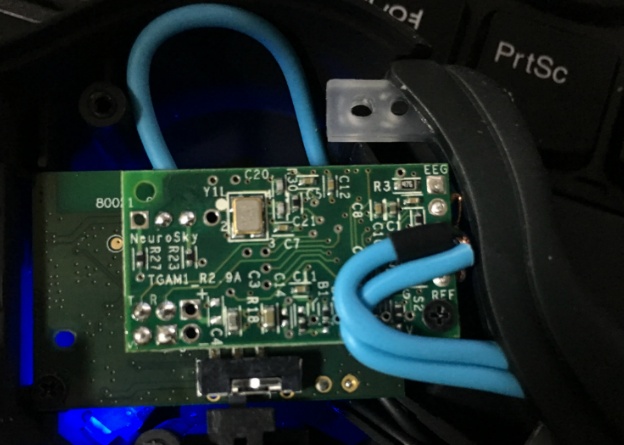

neurosky

이전 포스트에서도 외형 사진을 올려서 알겠지만, 제품을 배송받자마자 바로 나사들을 풀었다!

내부구조는 생각보다 심플한 구조다. 내부에는 board 2개가 겹쳐져있고, 뇌파측정을 위한 파란색 연장선이 외부로 뻗어 있다.

1) 메인보드

  • 이미지에 있는 2개의 녹색 기판 중, 뒷쪽에 있는 큰 기판
  • 메인보드까지 꺼내보지 않았지만, 전원, 블루투스, TGAM1모듈을 연결하는 기능으로 추측됨

2) TGAM1

  • NeuroSky에서 제작한 EEG(뇌파)를 측정하는 메인 칩셋
  • ThinkGear ASIC Module의 준말
  • 참고 : TGAM1 Spec Sheet

3) 파란색 연장선

  • EEG Electrode “EEG” : 뇌파측정 단자
  • Reference electrode “REF” : 기준전극을 잡기위한 단자

3. 앞서 말했듯이

본 글의 서론에서도 말했듯이 이 글에서 얻은 정보는 없을것이다. 이런 글의 마무리도 어떻게 해야될지 모르겠고, 그냥 여기서 급 마무리를 짓는다. :D
